株式会社ケイハン

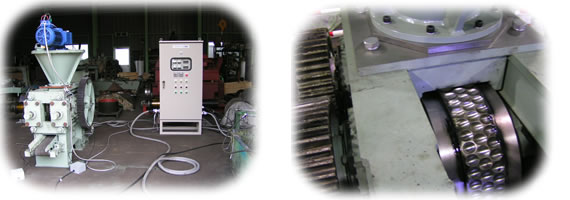

型式	KBR-01
ロール型式	リングロールタイプ
ロール径　×　有効幅	φ410　×　130 L （　有効幅　120L　）mm
ロール素材	ハイクロム鋼
カップ形状	タマゴ型
カップ寸法	30　×　24.2　×　6.5 mm
ブリケットサイズ　（容積）	30　×　24.2　×　15 mm （ロールギャップ 2 mm ）
円周割数　×　列数	49割　×　4列
ロールギャップ	2 mm （　出荷時調整済　）
ロール回転数	9 rpm （　固定　）
処理能力	0．54　　/　hr
成型圧力（線圧）	Max　3 T　/　cm
主モーター	11 kw　×　4 P
ブリケット排出装置 ( 可変速）	モジュラー式ベルトコンベヤ 1.0 kw　×　4 P (　VVVF　) 24　m　/　min (　60Hz　)
原料供給装置	自重式　（　調整板方式　）
バックアップ装置	押しボルト方式　（　安全板式　）
電源	ＡＣ220 V 、60 Hz　（　動力電源　）
本体寸法	2,250 W　×　2,000 D　×　1,760 H mm
制御・操作盤寸法	500 W　×　250 D　×　800H mm
重量	概算　2,800 ｋｇ

型式	KBミキサー
攪拌方式	竪型　高速攪拌式
原料嵩比重	0.75g/㏄時
投入量	MAX60㎏/バッチ/（6分）
処理能力	600㎏/H
シェル寸法	φ730×600Ｈ　（㎜）
混合槽容積	200L
羽根回転数	0rpm～930rpm　(VVVF制御)
駆動方式	電動機⇒Vベルト⇒攪拌羽根
電動機	37kw×4P×220V　(VVVF)
本体寸法	約1800Ｌ×1200Ｗ×1500H(mm)
制御盤寸法	約700W×500D×1700H(mm)
概略重量	1700kg
台数	1台
付属品	排出ダンパー　(エアシリンダー式) 　攪拌羽根　(S羽根、Z羽根) 　本体制御盤　(インバーターユニット含む)
用役	ＡＣ220/200Ｖ　60/50Ｈｚ　φ3　（動力電源）　ＡＣ110/100Ｖ　 60/50Ｈｚ　φ1　（制御電源）　圧縮空気　圧力0.5MPa以上
