ブリケットマシン/オリジナル標準成型機(BM-2-2)

弊社オリジナルの「標準ブリケットマシン(成型機)シリーズ」
シンプルかつ低価格にてご提供いたします。

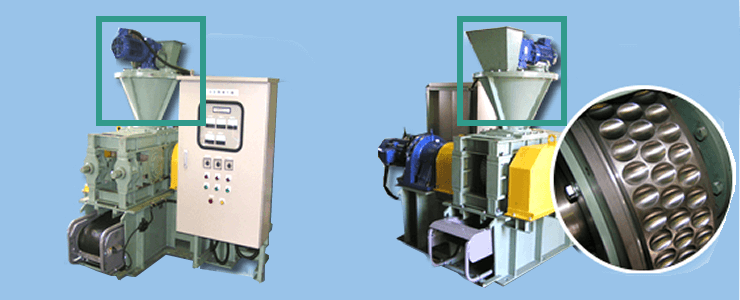

BM-2-2

当社オリジナルブリケットマシンです。
低価格にてご提供いたします。標準スペックから、ご要望に応じて各種オプション仕様にて製作対応いたします。
詳細につきましては、お問い合わせフォームから、もしくは機械営業部までお問い合わせ下さい。

特長

低価格とメンテナンス性を考慮したシンプルな構造のブリケットマシンです。
原料供給装置は「押込みスクリュー方式」なので、比重の軽い原料に対しスクリューで強制的且つ定量的に原料を供給することが可能です。

スペック表

型式 BM-2-2
ロール型式 リングロールタイプ
ロール径 × 有効幅 φ410 × 130 L ( 有効幅 92L )mm
ロール素材 ハイクロム鋼
カップ形状 タマゴ型
カップ寸法 30 × 24.2 × 6.5 mm
ブリケットサイズ ( 容積 ) 30 × 24.2 × 15 mm ( ロールギャップ 2 mm )
円周割数 × 列数 49割 × 3列
ロールギャップ 2 mm ( 出荷時調整済 )
ロール回転数 3~9 rpm ( 可変速 )
処理能力 0.403 / hr
成型圧力 ( 線圧 ) Max 3.9T / cm
主モーター 11 kw × 4 P
ブリケット排出装置 ( 可変速 ) モジュラー式ベルトコンベヤ
 1.0 kw × 4 P ( VVVF )
 24 m / min ( 60Hz )
原料供給装置 押し込みスクリュー方式
バックアップ装置 押しボルト方式 ( 安全板式 )
電源 AC220 V 、60 Hz ( 動力電源 )
本体寸法 2,250 W × 2,000 D × 2,110 H mm
制御・操作盤 寸法 800 W × 350 D × 1,250H mm
重量 概算 3,100 kg

オプション

成型圧測定装置 ロードセル式 ( 圧⼒表⽰器付 )
※標準はスペーサー
原料強制供給装置 調整板方式
ロールの型式 セグメントタイプ ( 分割式 )
バックアップ装置 油圧シリンダー方式

納品までの流れ

納品までの流れ

お客様からお問い合わせフォーム、電話でご依頼がありましたら、営業担当がご計画についてヒヤリングさせて頂きます。お客様のニーズに合わせた成型試験を行い、周辺機器などのオプションも合わせて、お見積りさせていただきます。試運転から納入まで、一貫してご提案、支援いたしますので、お気軽にお問い合わせください。
