ブリケットマシン/オリジナル標準成型機(BM-2-3)

弊社オリジナルの「標準ブリケットマシン(成型機)シリーズ」
シンプルかつ低価格にてご提供いたします。

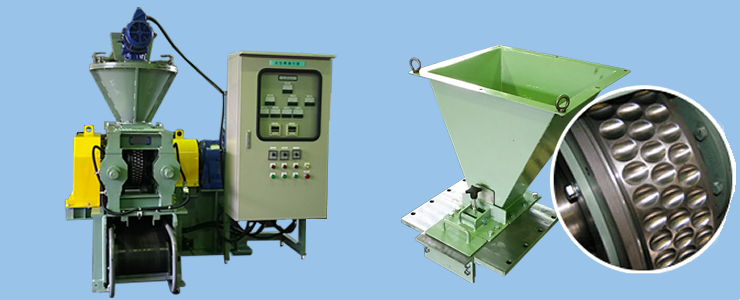

BM-2-3

当社オリジナルブリケットマシンです。
低価格にてご提供いたします。標準スペックから、ご要望に応じて各種オプション仕様にて製作対応いたします。
詳細につきましては、お問い合わせフォームから、もしくは機械営業部までお問い合わせ下さい。


特長

・低価格とメンテナンス性を考慮したシンプルな構造のブリケットマシンです。
原料供給装置は「調整板方式」と「押込みスクリュー方式」を必要に応じて、取り換え可能。
・成型圧力表示装置付き。

スペック表

型式 BM-2-3
ロール型式 リングロールタイプ
ロール径 × 有効幅 φ410 × 130 L ( 有効幅 92mm )
ロール素材 ハイクロム鋼
カップ形状 タマゴ型
カップ寸法 30 × 24.2 × 6.5 mm
ブリケットサイズ ( 容積 ) 30 × 24.2 × 15 mm 5.1CC( ロールギャップ 2 mm )
円周割数 × 列数 49割 × 3列
ロールギャップ 2 mm ( 出荷時調整済 )
ロール回転数 3 ~ 9 rpm ( 可変速 )
処理能力 0.40 m³ / hr
成型圧力 ( 線圧 ) Max 3.9T / cm
主モーター 11 kw × 4 P
押込みスクリューモーター 3.7 kw × 4 P
排出装置 ( 可変速 ) モジュラー式ベルトコンベヤ ( 1.0 kw × 4 P )
24 m / min ( 60Hz )
原料供給装置 調整板方式
  or
押し込みスクリュー方式( 40~120 rpm / 可変速 )
バックアップ装置 押しボルト方式 ( 安全板式 )
成型圧力表示装置 ワッシャー型ロードセル ( 50 Ton )×2 台、表示計 × 2ケ
電源 AC220 V 、60 Hz ( 動力電源 )
本体寸法 調整板方式 : 2,180 × 2,000 D × 1,870 H mm
押込みスクリュー方式 : 2,180 × 2,000 D × 2,130 H mm
制御・操作盤 寸法 800 W × 400 D × 1,400H mm
重量 調整板方式 : 概算 2,800 kg
押込みスクリュー方式 : 概算 3,100 kg

オプション

原料供給装置 ※調整板方式、押込みスクリュー方式(必要に応じ、取り換え可能)
ロールのセグメント化
油圧式バックアップ装置

納品までの流れ

納品までの流れ

お客様からお問い合わせフォーム、電話でご依頼がありましたら、営業担当がご計画についてヒヤリングさせて頂きます。お客様のニーズに合わせた成型試験を行い、周辺機器などのオプションも合わせて、お見積りさせていただきます。試運転から納入まで、一貫してご提案、支援いたしますので、お気軽にお問い合わせください。
